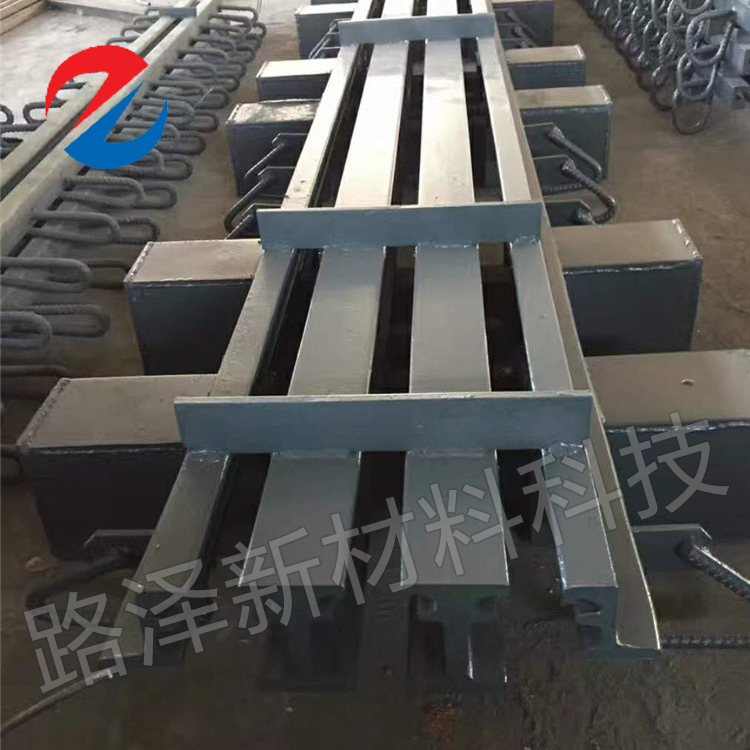

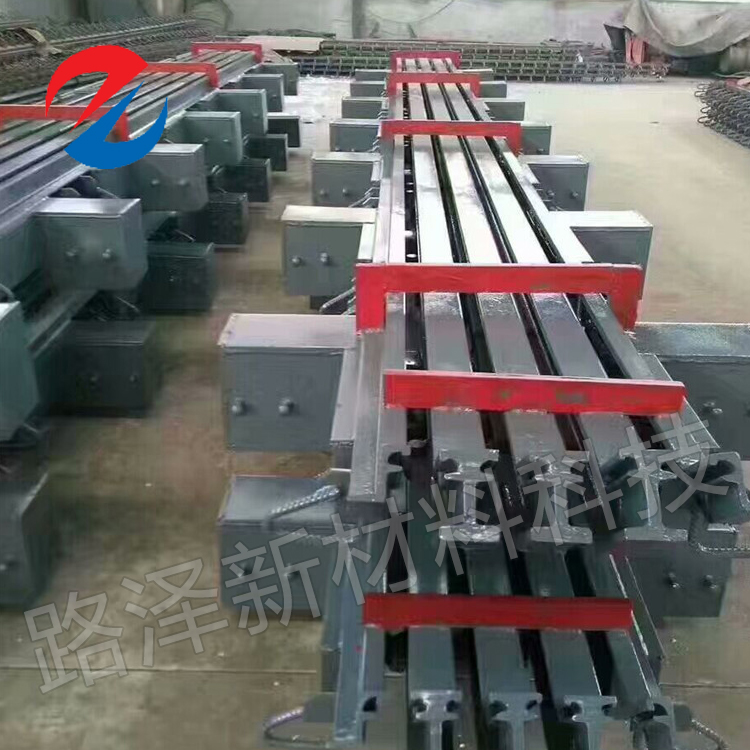

模数式伸缩缝，是由纵梁(异型钢)、横梁、位移控制箱、橡胶密封带等构件组成的伸缩装置。由V型截面或其它截面形状的橡胶密封条(带)，嵌接于异型钢边梁和中梁内，组成可伸缩的密封体，由异型钢直接承受车轮荷载，并将荷载传递至横梁，由横梁传递至梁体和桥台;位移控制箱在伸缩装置吸收梁端变形时，保证异型钢间间隙保持均匀;橡胶密封带起防止杂物进入及防水。模数式伸缩装置可以根据实际伸缩量的需要，增加中梁钢和密封体的个数，可组成满足大位移量的伸缩装置，一般用于伸缩量大于80mm的桥梁。从8Omm的单缝到12OOmm的多缝，共分15级。

此类伸缩装置的主要特点为：①整个伸缩装置由异型钢纵梁、钢横梁、控制传动机构、位移箱、密封橡胶条等多种构件组成，结构较复杂；②密封性能较好，防、排水性能好；③可适用于有较大伸缩量要求的桥梁；④结构整体刚度较高，耐久性较好；⑤行车舒适度较好。

模数式伸缩缝是种由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装臵,适用于伸缩量80mm-1200mm的大中跨度桥梁。本产品适用于载重车辆比较多的道路桥梁，其中GQF-MZL_ZX模数式桥梁伸缩缝的结构设计完遵循了重型化的理念，大大提高了伸缩装臵承载能力和使用稳定性，并有效的延长了使用寿命。在设计过程中广泛征求了内有关桥梁专的意见，专们认为：重型桥梁伸缩缝的运用．适应了我交通运输业的发展趋势，该产品选材、结构在原第代产品的基础上有重大突破和提高。

       模数式伸缩缝采用承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安，又能达到位移均匀，使所有中梁在个位移控制箱内均支承在同根垂直横梁上的传统作法，这样对大位移量伸缩装臵非常有利，减少了横梁数量，使位移控制箱体积减小到小范围，节约了钢材。该结构还克服了斜向支承式伸缩装臵要求加工和组装精度相当高的苛刻条件，否则四连杆结构易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。GQF-MZL型桥梁伸缩装臵结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。

模数式伸缩缝的施工方法：

       1.公路桥梁伸缩缝所使用钢筋、橡胶应符合TRANBBS设计文件和TRANBBS技术规范的要求。砼：伸缩缝的浇注均采用C50水泥砼。控制其坍落度满足混凝土罐车运输的小要求，并应适当掺入外加剂，减小水灰比，减少混凝土收缩。

       2.施工单位在公路桥梁上安装模数式桥梁伸缩缝，旦发生碰撞变形，很难修复为合格产品，所以在安装的过程中，定要采取措施保护，严禁任何车辆通过。如果现场出现伸缩缝的伸缩量不易调整，所以对成品检查定要认真、仔细。不合格不可运至现场。

       3.要与设计图和现场核对位臵、尺寸无误后，再将公路桥梁伸缩缝在安装前稳放入预留槽。要将桥上各接缝处缝隙定要用聚苯乙烯泡沫板塞严，防止浇注保护带混凝土时灌入，使缝失效。同时，也不可将装臵内灌进混凝土，以免更换V形象胶带时受阻。
