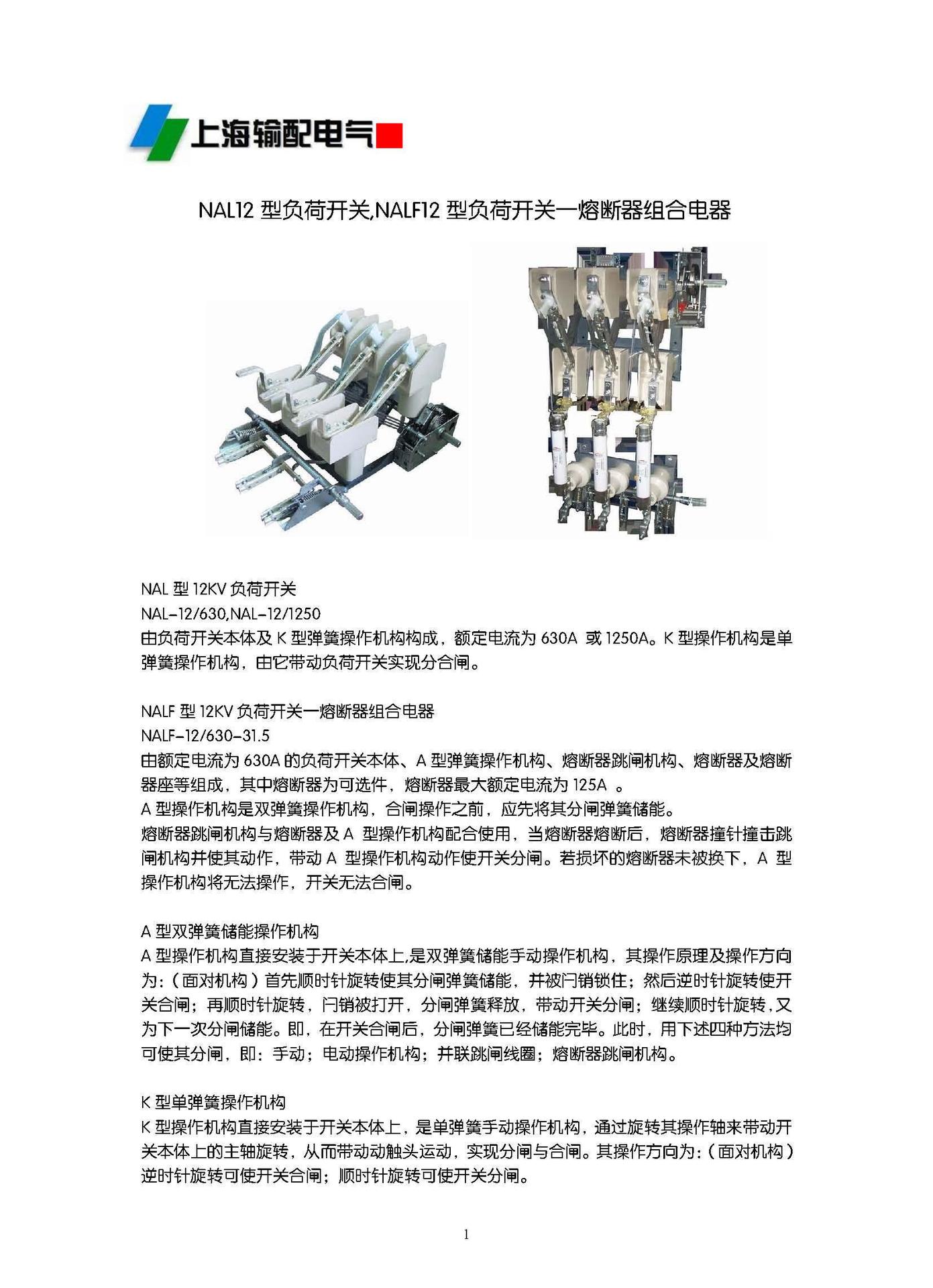

NAL12 型负荷开关
NAL12-6K170R,NAL12-6K170RE,NALF12-6A170R,NALF12-6A170RE
由负荷开关本体及K型弹簧操作机构构成，额定电流为630A 或1250A。K型操作机构是单弹簧操作机构，由它带动负荷开关实现分合闸。

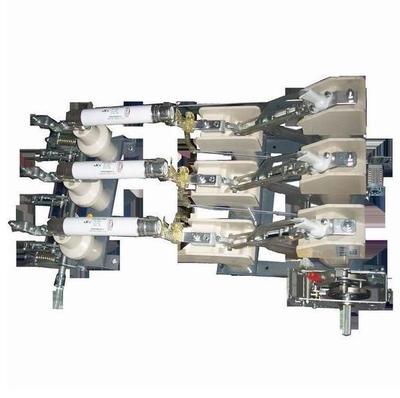

NALF12型负荷开关一熔断器组合电器
NALF-12/630-31.5
由额定电流为630A的负荷开关本体、A型弹簧操作机构、熔断器跳闸机构、熔断器及熔断器座等组成，其中熔断器为可选件，熔断器最大额定电流为125A 。
A型操作机构是双弹簧操作机构，合闸操作之前，应先将其分闸弹簧储能。
熔断器跳闸机构与熔断器及A 型操作机构配合使用，当熔断器熔断后，熔断器撞针撞击跳闸机构并使其动作，带动A 型操作机构动作使开关分闸。若损坏的熔断器未被换下，A 型操作机构将无法操作，开关无法合闸。
A型双弹簧储能操作机构
A型操作机构直接安装于开关本体上,是双弹簧储能手动操作机构，其操作原理及操作方向为：（面对机构）首先顺时针旋转使其分闸弹簧储能，并被闩销锁住；然后逆时针旋转使开关合闸；再顺时针旋转，闩销被打开，分闸弹簧释放，带动开关分闸；继续顺时针旋转，又为下一次分闸储能。即，在开关合闸后，分闸弹簧已经储能完毕。此时，用下述四种方法均可使其分闸，即：手动；电动操作机构；并联跳闸线圈；熔断器跳闸机构。
K型单弹簧操作机构
K型操作机构直接安装于开关本体上，是单弹簧手动操作机构，通过旋转其操作轴来带动开关本体上的主轴旋转，从而带动动触头运动，实现分闸与合闸。其操作方向为：（面对机构）逆时针旋转可使开关合闸；顺时针旋转可使开关分闸。
NAL12型负荷开关、NALF12型负荷开关-熔断器组合电器可加装接地开关，技术参数表：
|
序号 |
名称 |
单 位 |
NAL12 |
NALF12 |
|||||||
|
1 |
额定电压 |
kV |
10/12 |
10/12 |
|||||||
|
2 |
额定频率 |
Hz |
50 |
50 |
|||||||
|
3 |
额定电流 |
A |
630（1250） |
100 |
|||||||
|
4 |
额定 绝缘 水平 |
1min工频耐受电压 |
对地、相间 |
kV |
42 |
42 |
|||||
|
隔离断口 |
|
48 |
48 |
||||||||
|
雷电冲击耐受电压(峰值) |
对地、相间 |
|
75 |
75 |
|||||||
|
隔离断口 |
|
85 |
85 |
||||||||
|
5 |
额定短路耐受电流(动稳定电流) |
负荷开关 |
kV |
50 |
|
||||||
|
接地开关 |
16 |
|
|||||||||
|
6 |
额定短路持续时间(热稳定时间) |
负荷开关 |
S |
2 |
|
||||||
|
接地开关 |
2 |
|
|||||||||
|
7 |
额定短路关合电流(峰值) |
kV |
50 |
|
|||||||
|
8 |
额定开断电流
|
有功负载开断电流 |
A |
630 |
|
||||||
|
闭环开断电流 |
|
630 |
|
||||||||
|
5%有功负载开断电流 |
|
31.5 |
|
||||||||
|
电缆充电电流 |
|
10 |
|
||||||||
|
开断空载变压器容量 |
kVA |
1250 |
|
||||||||
|
9 |
额定短路开断电流(限流熔断器) |
kV |
|
31.5 |
|||||||
|
10 |
额定转移电流 |
A |
|
1600 |
|||||||
|
11 |
机械寿命 |
次 |
2000 |
2000 |
|||||||
结构特性表
|
序号 |
名 称 |
单位 |
参 数 |
|
1 |
断口开距 |
mm
|
≥212 |
|
2 |
相间中心距 |
170 |
|
|
3 |
刚分刚合速度 |
m/s |
＞5 |
|
4 |
主触刀与触头间的弹簧正压 |
N |
230±23 |
|
5 |
合闸操作力矩 |
N.M |
80－100 |
|
6 |
三相合闸不同期 |
mm |
≤3 |
|
7 |
三相分闸不同期 |
≤3 |
|
|
8 |
分离脱扣器固有分闸时间 |
ms |
40～65 |
|
9 |
主回路电阻 |
μΩ |
≤100 |
NALF12负荷开关-熔断器组合电器的限流熔断器额定电流选择按变压器容量选择，参数见下表：
|
变压器容量(KVA) |
100 |
125 |
160 |
200 |
250 |
300/ 31.5 |
400 |
500 |
630 |
750/ 800 |
1000 |
1250 |
|
熔断器额定电流(A) |
16 |
16 |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |
80 |
80 100 |
100 125 |
NAL12系列技术装配图
NAL负荷开关/NAL负荷开关-熔断器组合电器（额定电压：12kV，24kV，40.5kV 额定电流：400-1250A）
已有超过550,000台在世界各地使用。符合ISO9001、ISO14001以及IEC60265，62271-105，GOST1T16.3-96，GOST17717-99，ANSIC37.20.4，CSAC22.2 NO.193
根据模块原理，应用于：1.作为在配网系统内的线路及变压器开关。2.电动马达开关。3.电容器开关。用途有：电缆分段器和变压器开关 \电动机开关(与电动机熔断器CMF配套使用) \投切电容器组 \作为组装开关柜的元件 \在负荷开关柜内使用 \紧凑变电站和箱变 \在公共事业和工业里应用
NAL型负荷开关（符合IEC 60265-1:1997 GB3804-1990 ）
NALF型负荷开关-熔断器组合电器（ 符合IEC60420:1990 GB16926-1997 ）
NAL型负荷开关及NALF 型负荷开关-熔断器组合电器，是ABB公司积五十余年负荷开关设计生产经验而推出的压气灭弧和产气灭弧相结合的负荷开关。到目前为止，已有超过500,000 台在世界各地安装使用。
由负荷开关和熔断器组合而成的组合电器，结合了负荷开关和熔断器各自的优点，由负荷开关开断直到其额定开断电流的任何负载电流，通过熔断器及其撞击器操作，开断直到组合电器额定短路开断电流的任何过电流。
