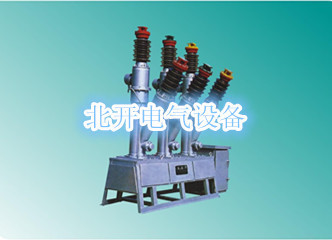

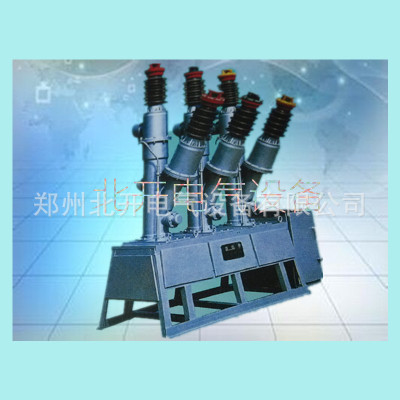

LW34-40.5（Ⅰ）型为水平布置，配用CT14型弹簧操动机构；LW34-40.5（Ⅱ）型为垂直布置，配用CT35型弹簧操动机构；LW34A-40.5型为垂直布置，配外置电流互感器；LW34C-40.5型断路器配用CT35型弹簧操动机构。
断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
二、功能优势
1、开断性能优良,燃弧时间短, 额定短路开断电流达40kA；
2、绝缘可靠性高；
3、机械可靠性高,灭弧能力强，能频繁操作；
4、开合电容器组电流630A无重燃；
5、LW34-40.5，LW34C-40.5可配3～12支内置式电流互感器，结构简单、体积小，不检修周期长；
LW34A-40.5配外置式电流互感器，结构简单、体积小、产品的维护率低；
6、底架由钢板冷弯成“U”形再经焊接而成的，机械强度高，刚度大，防水和防尘能力强。底架采用整体表面处理工艺，外形美观，防腐能力强。
三、主要技术参数
表1：LW34-40.5主要技术参数
|
参数名称 |
单位 | 参数值 |
| 额定电压 | kV | 40.5 |
| 额定频率 | Hz | 50 |
| 雷电冲击耐压（峰值） | kV | 185/215（断口） |
| 工频耐压（1min） | kV | 95/118（断口） |
| 额定电流 | A | 1600、2000、2500、3150 |
| 额定短路开断电流 | kA | 40 |
| 额定短路关合电流 （峰值） | kA | 100 |
| 额定短时耐受电流 | kA | 40（4s） |
| 额定峰值耐受电流 | kA | 100 |
| 额定失步开断电流 | kA | 10 |
| 机械寿命 | 次 | 3000 |
| SF6额定压力（20℃时表压） | MPa | 0.45 |
| SF6补气压力（20℃时表压） | MPa | 0.42 |
| SF6闭锁压力（20℃时表压） | MPa | 0.40±0.01 |
| 合闸时间（额定操作电压下） | ms | 70≤t合≤100（d.c.）或≤100（a.c.） |
| 分闸时间（额定操作电压下） | ms | 55≤t分≤65（d.c.）或≤60（a.c.） |
| 合-分时间 | ms | ≥120（运行状态） |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | |
| 年漏气率 | % | ≤0.3 |
表2：LW34A-40.5主要技术参数
|
参数名称 |
单位 | 参数值 | |
| 额定电压 | kV | 40.5 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 3150 | |
| 额定绝缘水平 | 雷电冲击耐压（峰值） | kV | 185/215（断口） |
| 工频耐压（1min） | kV | 95/110（断口） | |
| 额定短路开断电流 | kA | 40 | |
| 额定短时耐受电流 | kA | 40(4s) | |
| 额定峰值耐受电流 | kA | 100 | |
| 额定短路关合电流（峰值） | kA | 100 | |
| 额定失步开断电流 | kA | 10 | |
| 额定短路持续时间 | s | 4 | |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | ||
| 机械寿命 | 次 | 3000 | |
| SF6额定压力（20℃时表压） | MPa | 0.45 | |
| SF6补气压力（20℃时表压） | MPa | 0.42 | |
| SF6闭锁压力（20℃时表压） | MPa | 0.40±0.01 | |
| SF6年漏气率 | % | ≤0.3 | |
| 分闸时间（额定操作电压下） | ms | 30～45 | |
| 合闸时间（额定操作电压下） | ms | 30～60 | |
| 合-分时间（额定操作电压下） | ms | ≤100 | |
| 分-合时间（额定操作电压下） | ms | ≤300 | |
| 六氟化硫气体水份含量（20℃） | ppm | ≤150 | |
表3：LW34C-40.5主要技术参数
|
参数名称 |
单位 | 参数值 | |
| 额定电压 | kV | 40.5 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 1600、3150 | |
| 额定绝缘水平 | 雷电冲击耐压（峰值） | kV | 185/215（断口） |
| 工频耐压（1min） | kV | 95/110（断口） | |
| 机械寿命 | 次 | 3000 | |
| SF6额定压力（20℃时表压） | MPa | 0.45 | |
| SF6补气压力（20℃时表压） | MPa | 0.42 | |
| SF6闭锁压力（20℃时表压） | MPa | 0.40±0.01 | |
| 额定短路开断电流 | kA | 40 | |
| 额定短路关合电流 （峰值） | kA | 100 | |
| 额定短时耐受电流（热稳定电流） | kA | 40（4s） | |
| 额定峰值耐受电流（动稳定电流） | kA | 100 | |
| 额定失步开断电流 | kA | 10 | |
| 开合电容器组电流 | A | 630 | |
| 合闸时间（额定操作电压下） | ms | 30≤t合≤60 | |
| 分闸时间（额定操作电压下） | ms | 30≤t分≤45 | |
| 合-分时间 | ms | ≥120（运行状态） | |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | ||
| SF6年漏气率 | % | ≤0.3 | |
| SF6水份含量（20℃） | ppm | ≤150 | |
| 六氟化硫气体重量 | kg | 5 | |
| 断路器（包括操动机构）重量 | kg | 800（不带CT）/1200（带CT） | |
