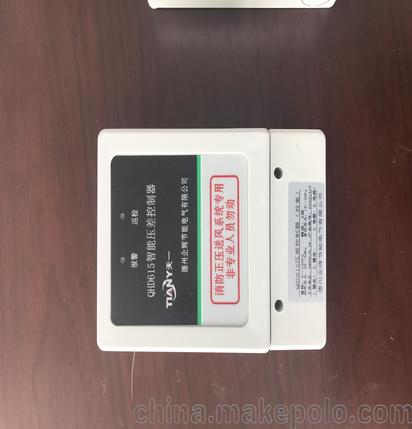

品牌：其他型号：QHD615类型：通用型加工定制：非加工定制外形尺寸：110*170*45mm重量：0.36kg产地：山东德州变送负载能力：不小于500Ω显示范围：-1999~9999认证：CCCF精度等级：0.25功率：3A
德州企辉节能电气有限公司创建于1991年，占地面积10000平方米。主要研发、生产、销售：压力传感器、压力传感器控制箱、风机控制箱（CCCF消防）、水泵控制柜（CCCF消防）、巡检控制柜（CCCF消防）以及相配套测控仪表等产品。取得3CF认证产品，200余种型号的证书，引进国外领先的设备与工艺，学习与吸收现代企业管理理念，先后研发、生产了百余种测力传感器及配套仪器仪表，产品广泛应用于军工、航空航天、油田、交通、医药、冶金建材、教学等行业的计量与自动化过程中的检测等方面，其半导体应变计的生产工艺、设备及产量为国内领先，已申报发明专利。2008年我公司荣幸为北京奥运会主体育场鸟巢提供专用传感器，并获得好评。
产品名称：精密型正压送风前室、楼梯间压力传感器压差控制器
产品型号：QHD611智能数显可调压差控制器
产品厂商：德州企辉节能电气有限公司（产品中心）
产品介绍：
QHD611系列压力测控系统是专为防烟楼梯间、前室、合用前室、消防电梯间前室、封闭避难层（间）等场所余压检测和控制设计的智能测控设备。
系统由压力测控器、风阀控制箱经计算机数据总线组合而成，通过相互独立工作的各楼层压力测控器对正压送风余压的检测，向风阀控制箱下发控制指令，再通过风阀控制箱控制泄压阀的工作状态，实现相应空间压差控制，达到保持余压值合理范围的目的。该系统通过了山东省计算科学研究院测试，并获得《校准证书》。
产品特点：
（1）标准工业设计，便于安装，美观大方；后壳接线方式，无外露电线，整洁美观。
（2）带两个功能指示灯显示巡检功能和报警指示；直接输出开关控制信号。
（3）完整独立设计，均能独立工作，任何一台出现故障均不影响整体运行；
（4）采用美国进口小量程压差传感器，精度高，最适合小压差测量；
（5）采用工业级ARM主流处理器，抗干扰能力强，工作稳定可靠。寿命长；
（6）零位、满度均现场可调；
（7）总线制传输，稳定可靠；
（8）风阀控制箱采用交流接触器设计，工作安全可靠；
（9）采用四线制，仅用四根线即可将整个系统连接起来，接线简单方便，大大降低工程量，同时避免多线方式带来的接线错误和故障率。
技术参数：
本系统由压力测控器、风阀控制箱、连接线组成。如下图所示：图中正压送风机、泄压风阀由客户提供，各种连接线由客户按照图纸要求提前布好。
|
序号 |
参数 |
内容 |
|
1 |
工作电源 |
AC85~260V（其他电压可定制） |
|
2 |
测量介质 |
不导电、非腐蚀性气体 |
|
3 |
测量形式及范围 |
负压、表压、差压;-100pa~100pa |
|
4 |
过载能力 |
量程的2~3倍 |
|
5 |
精度等级 |
0.1 |
|
6 |
工作温度 |
-10℃~50℃ |
|
7 |
补偿温度 |
-10℃-50℃ |
|
8 |
过程连接 |
φ宝塔嘴(内孔φ3mm) |
|
9 |
显示范围 |
-1999~9999 |
|
10 |
变送负载能力 |
不小于500Ω |
主要技术：
（1）空气压力传感技术
采用美国进口的长寿命、高性能、小量程（-100pa--100pa）压力传感器，具有温度补偿合理、线性度高的特点。阻尼率波设计，受动压的影响小，高过载和高静压设计。本产品采用我公司自主研发生产的微差压变送器，输入电压24V，输出为开关信号。具有量程小、精度高、误差下工作稳定的特点。
（2）计算机控制技术
采用工业级ARM主流处理器，抗干扰能力强，工作稳定可靠，使用寿命长。实时采集压力数据进行数据分析。数据异常时，发出控制信号，并发出告警提示，数据采集及时，反应速度快，控制信号准确。
（3）计算机网络技术
标准串行接口，总线方式。用钱省，传输可靠，便于施工和维护。
压力传感器安装实施说明：
QHD611压差控制器用于控制前室压力时高压嘴（短嘴）接通前室，低压管嘴(长管嘴）接走廊或过道；QHD611压差控制器监控两端的压差值，当压差值达到设定值（25~30pa）,压差控制器常开触点闭合，接通楼顶旁通泄压阀控制箱电源，处于顶楼的旁通泄压阀打开进行送风泄压，降低压差值，当压差值降低到一定值（通常回差为10pa）,QHD611前室压差控制器触点断开，顶楼旁通阀断电，旁通阀闭合停止泄压。
该产品采用总线制连接方式，控制系统仅需四根线，其中两根为供电给压差控制器工作的电源线，另两根为控制旁通泄压阀的控制线。其中6 - 5号端子接电源线；1 - 2号端子（楼梯间45pa动作，35pa复位）（前室27.5pa动作，17.5pa复位）为控制信号输出端子。
https://www.dzqhdq.com/
主营压力传感器、压力传感器控制箱、风机控制箱（CCCF消防）、水泵控制柜（CCCF消防）、巡检控制柜（CCCF消防）以及相配套测控仪表等产品。取得3CF认证产品，200余种型号的证书，引进国外领先的设备与工德州企辉节能电气有限公司创建于1991年，占地面积10000平方米。主要研发、生产、销艺，学习与吸收现代企业管理理念，先后研发、生产了百余种测力传感器及配套仪器仪表，产品广泛应用于军工、航空航天、油田、交通、医药、冶金建材、教学等行业的计量与自动化过程中的检测等方面压力传感器、压力传感器控制箱、风机控制箱（CCCF消防）、水泵控制柜（CCCF消防）、巡检控制柜（CCCF消防）以及相配套测控仪表等产品。取得3CF认证产品，200余种型号的证书，引进国外领先的设备与工德州企辉节能电气有限公司创建于1991年，占地面积10000平方米。主要研发、生产、销艺，学习与吸收现代企业管理理念，先后研发、生产了百余种测力传感器及配套仪器仪表，产品广泛应用于军工、航空航天、油田、交通、医药、冶金建材、教学等行业的计量与自动化过程中的检测等方面
消防正压送风系统专用QHD611智能压差控制器
产品简介
QHD611智能压差控制器是德州企辉节能电气有限公司专门为正压送风系统（前室/楼梯间）压差控制研发生产的一款通用型专用控制器，该产品外壳采用壁挂方式，前端采用直径6mm压迫式阶梯管，使用方便，连接可靠，具有良好的密封性及防护等级，产品广泛用于前室/走廊压差测控系统、防烟楼梯间/前室压差测控系统；地下室压力测量，余压控制、室内外压差检测
技术参数
被测介质气体（弱腐蚀性及干燥性）
压力形式: 表压，差压
测量范围: 0～100pa
精 度: 1级
动作压力精度: ± 1 PA
动作压力:
前室动作压力：25-30Pa,复位压力：15-20PA
楼梯间动作压力：40-50Pa,复位压力：30-40PA
显示范围:-1999～9999字，四位数字（仅限KSD9800数字显示型）
耐 压:三倍量程值（通常指单端极限压力）
输出方式:开关信号（220VAC/5A）
综合精度:优于±1%FS
工作电压:常规：24VDc
绝缘电阻:≥1000MΩ/100VDC
介质温度-20～85℃
环境温度:-20～85℃
密封等级:IP65
过载能力:150%FS
