深圳市科耐斯科技有限公司

1）产品概述

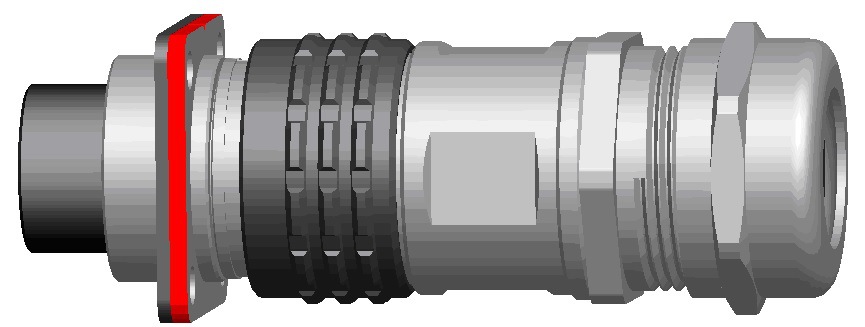

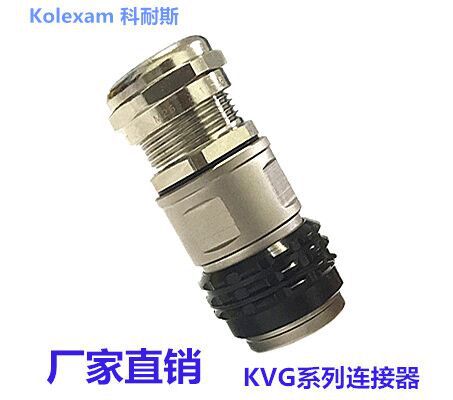

a) “KVG” 系列连接器及线束总成，是基于电动车应用特点而设计。

b) 操作简便，所需操作空间小：针对电动汽车，尤其是电动小车内的狭小空间对连接器尺寸及可操作空间的限制，连接器设计采用推拉自锁式结构，易于安装及拆装。

c) 创新高压互锁设计，确保安全

d) 宽范围的使用环境温度：-40～125°C

e) 防护等级高：在插头插座装配后，防护等级达IP67

f) 金属推拉自锁结构, 锁紧后可听到清晰的锁紧声 “click”

g) 高耐电压能力：3000V AC. （部分可高达5000V）

h) 符合ROHS要求

i) 插针与插孔，插头与插座间可相互搭配，满足不同的需要

2) 机械性能

a) 机械寿命：插拔≥500次

b) 振动(GB-T2423.10-1995)：

三轴方向，经受频率为55～500Hz，加速度为150m/s^2的全扫描振动，30分钟；频率为60Hz和200Hz、加速度为150m/s2的定额振动实验；每个方向振动8min，三方向共计24min。电流中断时间不应超过1μs

c) 冲击（TB 2761-1996-4.16）：

在三个垂直轴方向，经受频率约为10~40次/min；加速度为300m/s2，脉冲持续时间为10ms的碰撞试验，每方向至少1000次，共计3000次以上，电流中断时间不应超过1μs

3) 电气性能

a) 额定工作电流：23A

b) 额定工作电压：230/400V~400V/690VAC/DC

c) 绝缘阻抗: 2000M Ω min.

d) 绝缘耐压: 3000V

4) 耐环境性能

a) 工作温度: -40~125°C, 短时可高达150°C

b) 防护等级: IP67

c) 塑胶阻燃等级: UL94-V0

d) 盐雾等级: 48小时, 96小时, (有特殊需求，可达720小时)

e) 符合RoHS要求

5) 材料

a) 外壳：铝合金/锌合金，表面镀锌，镀镍，阳极氧化等

b) 绝缘塑胶：加强型阻燃塑胶

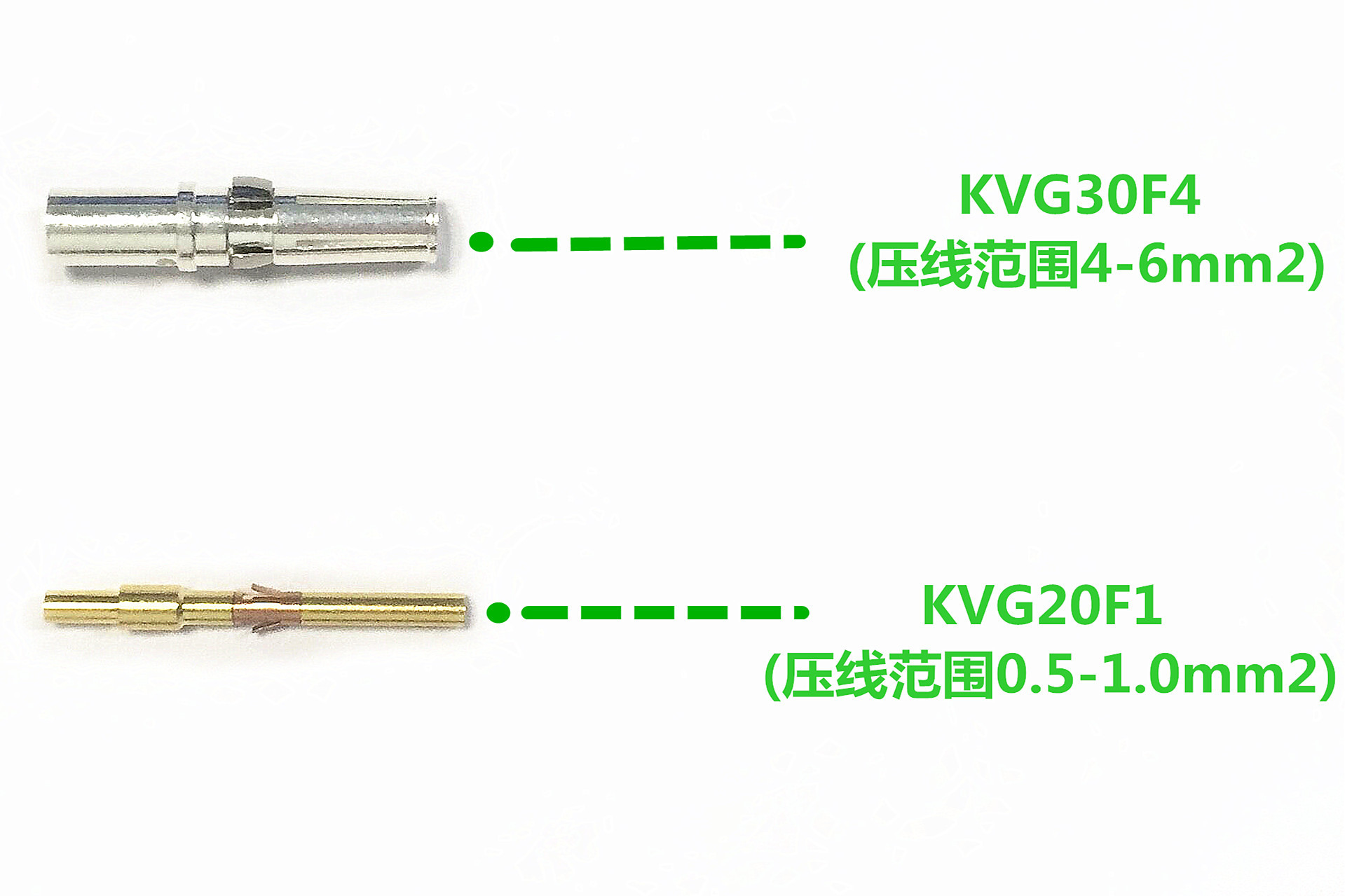

c) 插针：铜合金，表面镀银

d) 密封件：橡胶
